Descripción

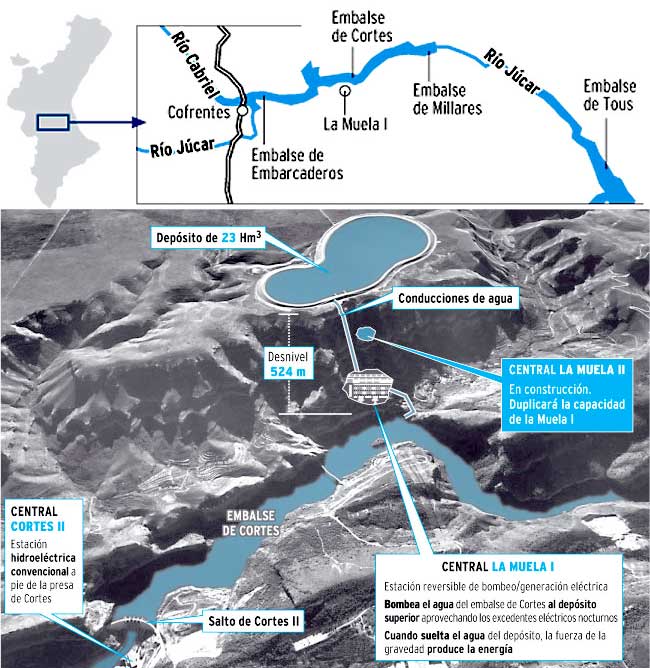

La obra se ubica en el margen derecho del Júcar, en el término municipal de Cortes de Pallás, en Valencia.

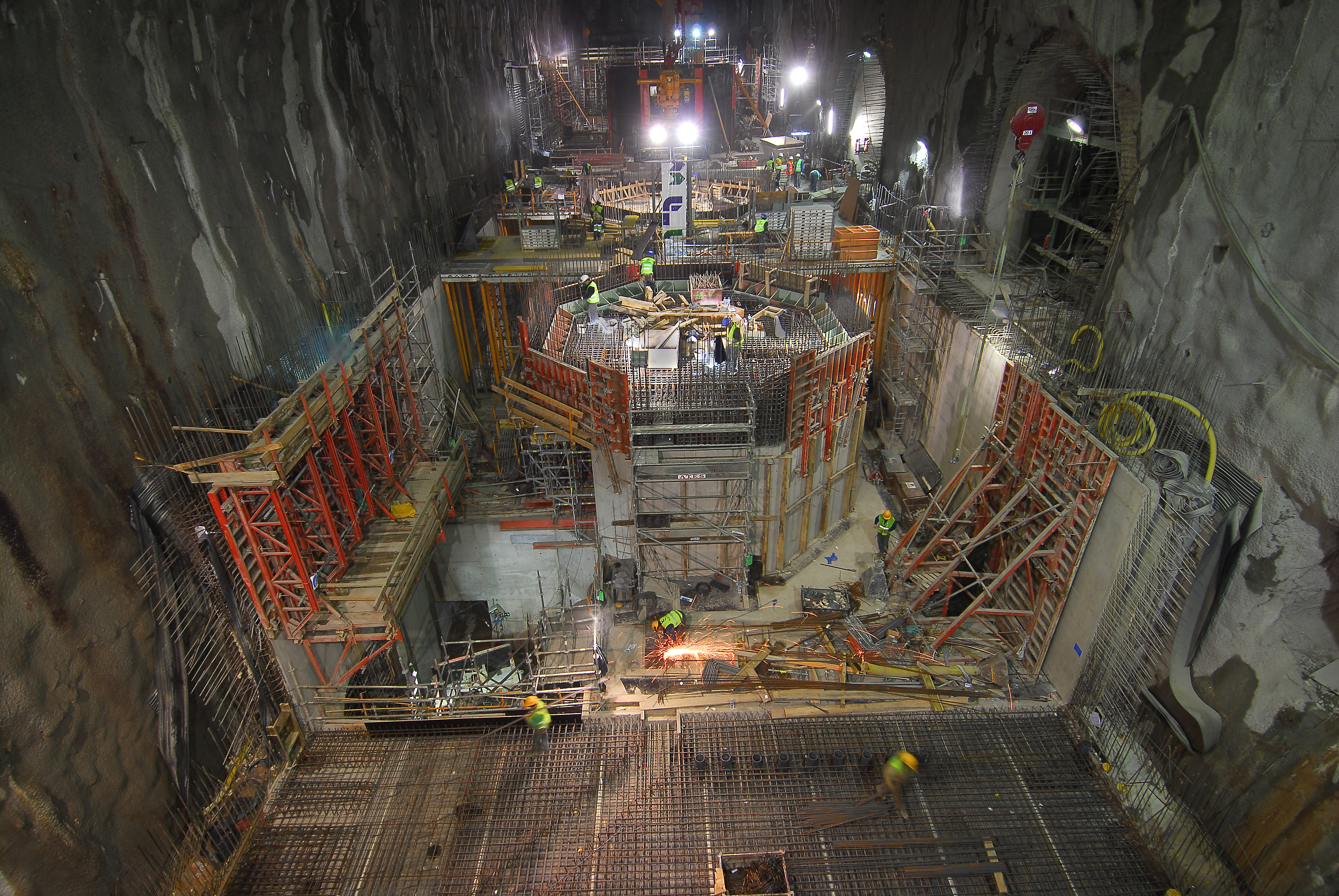

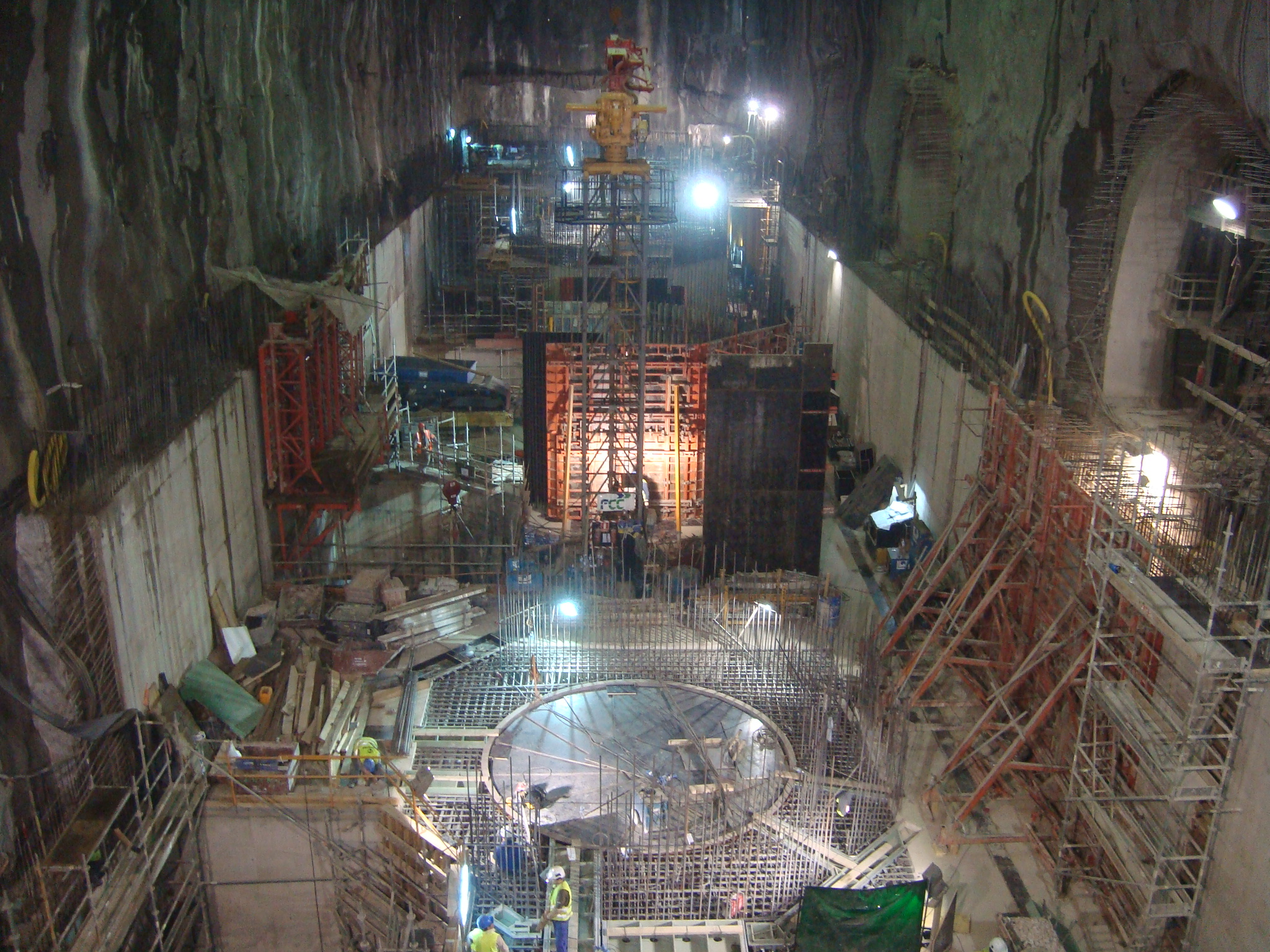

El proyecto consistió en la construcción de la central hidroeléctrica La Muela II. La caverna central tiene una bóveda de 117 metros de longitud, 19,85 metros de anchura  y 50 metros de alto construida con hormigón armado que se organiza en tres plantas principales: la planta de acceso, la planta de alternadores y la planta de turbinas.

La parte donde se encuentran los transformadores  cuenta con unas dimensiones de 81x19,20x18 metros.La galería de comunicación que une  las centrales de la Muela I y II y está  formada por dos galerías intersectadas por un cruce octogonal.

Cuatro galerías, que forman los conductos de aspiración, tienen un revestimiento de hormigón armado y un diámetro de 3,50 metros.

La conexión entre los pozos de achique de ambas centrales cuenta con 142 metros de longitud.

La galería de servicios (20 kV) comunica el túnel de acceso de la central con el pozo de cables. Sus dimensiones son de 67 m de longitud, 4,5 m de anchura y 5,50 m de altura.

La galería de tuberías y cables atraviesa la caverna de los transformadores por su cota más baja, comunica por la izquierda con la caverna central y por la derecha con la galería de acceso a los conductos de aspiración.

Aspectos destacados

• Está considerada la mayor planta hidroeléctrica de bombeo de Europa.
• Cuenta con una caverna subterránea de más de 115 metros de longitud.
• Es capaz de generar 1.625 GWh.
• Por las características del macizo no se excava a sección completa sino que se ejecutan tres galerías longitudinales a la caverna.
